產品概述

　 PE-T差壓變送器
原理&結構
基于陶瓷電容技術，當加在陶瓷電容上的差壓值增大時，電容值相應增大，電容值正比于差壓值。
特點
高精度、高穩定性、高可靠性全系列統一結構設計、互換性強。接觸介質的膜片材料任意可選, 零點、量程外部連續可調。體積?。?69mm高）重量輕（2.9kg）單向過載保護特性好， 指針或數字式現場指示表 。反向極性保護及限流保護 。本質安全防爆或隔爆（選擇項）。
應用
"氣液兩用型，可用于液壓及氣動系統。適用于以下行業：
工業自動化、機械設備、 空氣壓縮工業、制冷及空調、起重及傳輸系統。"

技術參數
量程：	詳見下表
精度等級：	±0.25%(微差壓±0.5%）量程
線性度：	±0.2%或±0.5%
重復性：	≤±0.1%量程
溫度影響：	＜±0.02%FS/K
工作電壓：	12...36V DC
電流消耗：	≤1KΩ
電氣保護：	信號電流（二線式），8mA（三線式）
環境溫度：	IP65
介質溫度：	模壓鋁鑄
存儲溫度：	≤1KΩ
防護等級：	信號電流（二線式），8mA（三線式）
觸液部分材料：	IP65
密封材料：	模壓鋁鑄
重復：	2.9kg

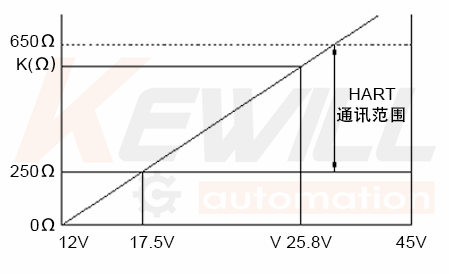

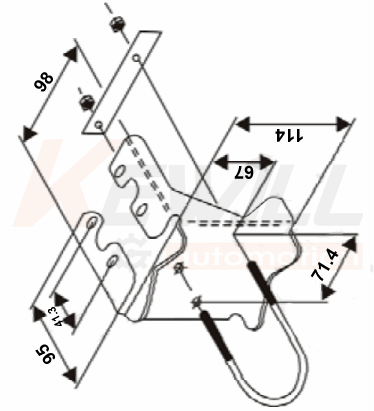

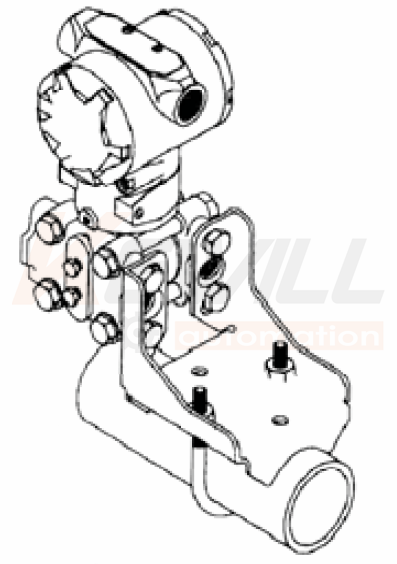

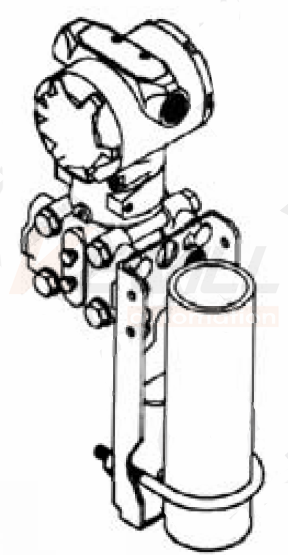

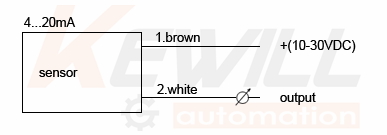

電氣接線圖 負載特性圖 安裝方式尺寸圖 管裝彎支架訂貨代碼

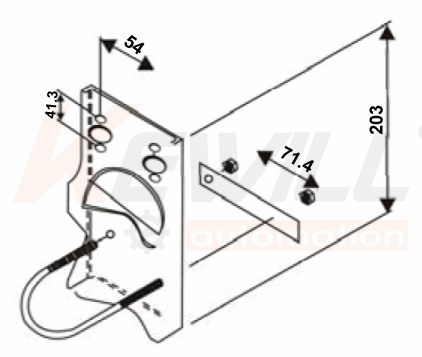

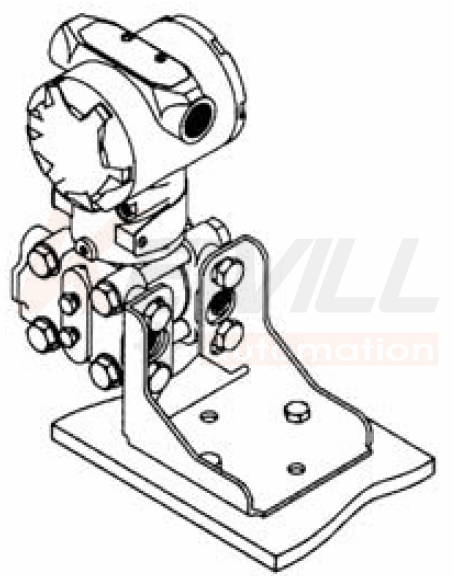

KPET10B1 盤裝彎支架訂貨代碼

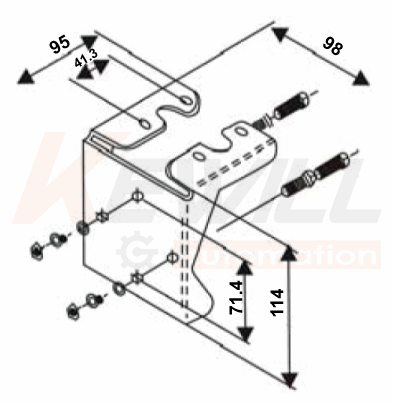

KPET10B2 管裝平支架訂貨代碼
KPET10B3

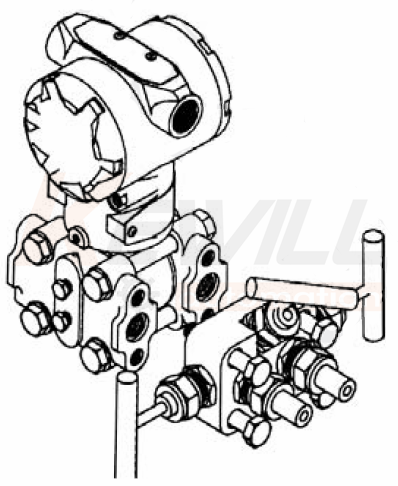

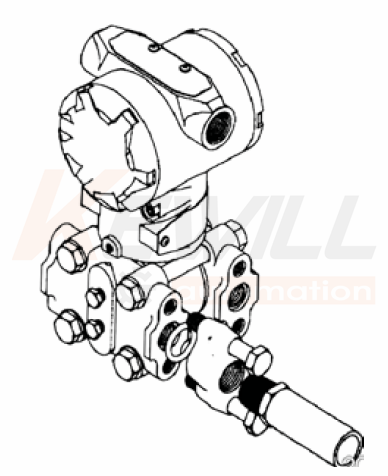

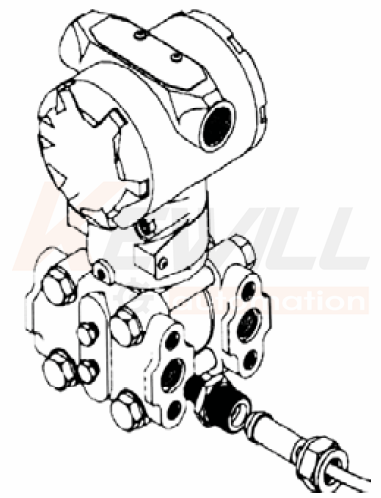

安裝方式尺寸示意圖 腰型法蘭連接 焊管接頭連接 三閥組連接

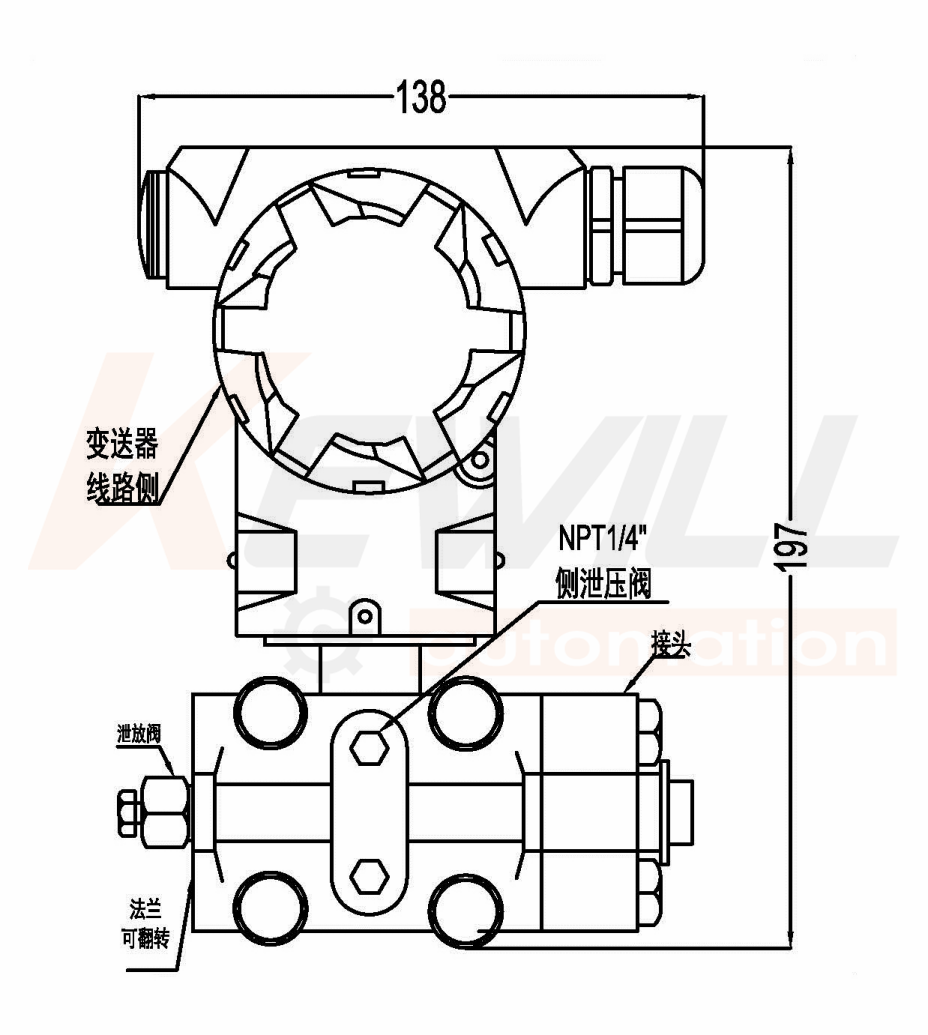

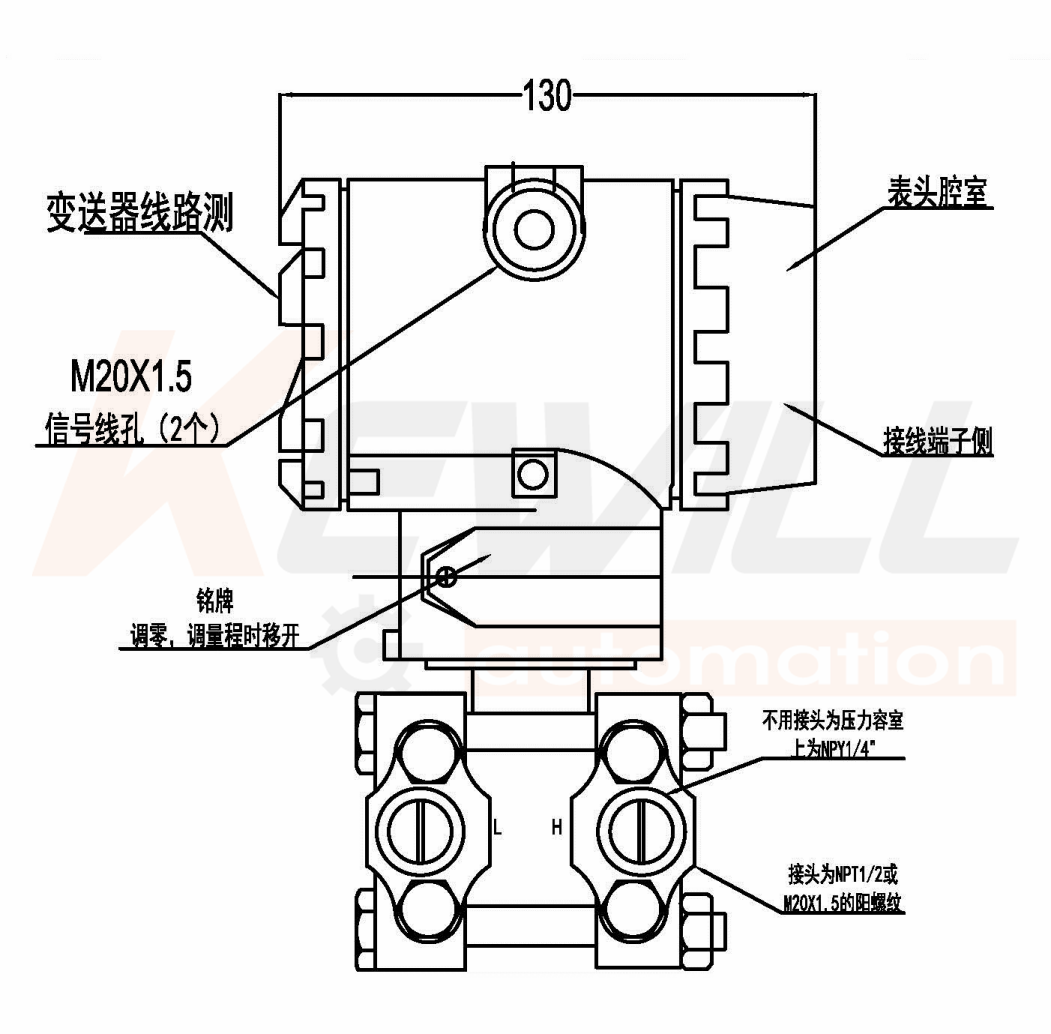

尺寸圖
參數表

PE-T-	差壓變送器
	量程代碼
		0…＋0.1bar
		0…＋0.2bar
		0…＋0.25bar
		0…＋0.3bar
		0…＋0.4bar
		0…＋0.5bar
		0…＋0.6bar
		0…＋1bar
		0…＋1.6bar
		0…＋2.5bar
		0…＋4bar
		0…＋6bar
		0…＋10bar
		0…＋16bar
		0…＋25bar
		0…＋40bar
		0…＋60bar
		0…＋100bar
		0…＋160bar
		0…＋250bar
		0…＋400bar
		接口螺紋
			螺紋接口 NPT1/4內螺紋 （可根據用戶要求特制）
			連接方式
				內螺紋
				信號輸出
					模擬輸出信號4...20mA
PE-T-					←選型示例

注：1bar=1.02kg/cm2=0.1Mpa      可按用戶要求的量程供貨
