PE-TF雙防爆差壓變送器用于測量液體，氣體和蒸汽的壓力。PET差壓/壓力變送器帶上遠傳密封裝置后，就成為PETF遠傳差壓變送器，其仍具有PET差壓/壓力變送器的各種特點。
主要特點
零點，量程均現場可調4-20mA輸出帶HART通訊協議
高精度，穩定性好。高靜壓，抗過壓強
重復性好，自帶溫度補償?？捎糜诟g性，高溫型，易結晶和堵塞的介質測量
標準配置HART通訊協議具有防爆的功能
阻尼可調
應用
"適用于多種惡劣的工況
主要用于工業流程控制，通過選擇不同的膜片可適用于多種工況，如腐蝕性、高溫型，易結晶，易堵塞，高粘度的介質測量"
適合于測量水，油，氣類介質
應用于鋼廠，電廠，航空，煤炭，泥漿，礦漿，造紙，食品機械等行業
|
技術規格 |
|
|
量程： |
詳見參數表 |
|
輸出： |
二線制4-20mA直流信號上疊加HART數字信號 |
|
精度： |
0.1級，0.2級，0.5級可選 |
|
溫度影響： |
≤±0.45%/55℃ |
|
靜壓影響： |
±0.1%/7MPa（零位），±0.2%/7MPa（量程） |
|
穩定性： |
六個月內不超過變送器精度 |
|
量程誤差： |
±0.25%輸入讀數，（通過調整校正） |
|
安裝位置影響： |
當傳感器膜片不是垂直時，可能產生不大于 |
|
0.24Kpa的零位系統誤差，此誤差可通過調零校正 |
|
|
震動影響； |
±0.1%最大量程限值 |
|
電源影響： |
小于輸出量程0.0055%V |
|
靜壓與過載極限： |
12...30VDC |
|
負載： |
電路板的最大負載電阻R：R=（V-10.5）/0.0236， |
|
式中R為最大負載電阻Ω；V供電電壓 |
|
|
啟動時間： |
5Sec |
|
刷新時間： |
0.25Sec |
|
量程和零位調整： |
通過按鍵調整或采用HART通訊調整 |
|
正負遷移： |
最大正遷移量為測量范圍上限值（URL）與測量 |
|
量程之差；最大負載遷移量為URL |
|
|
出錯報警： |
自診斷程序檢查出故障，模擬輸出高于20.8mA |
|
或低于3.8mA報警，高/低標志通過HART通訊調整 |
|
|
阻尼常數： |
電氣阻尼為0-32s，可按0.1s間隔調整。 |
|
工作溫度： |
電子線路：-30...85℃，敏感元件；見遠傳裝置 |
|
灌充液體特性表 |
|
|
介質溫度： |
見遠傳裝置灌充液體特性表 |
|
存儲溫度： |
40...125℃ |
|
相對濕度： |
5%-98% |
|
防護等級： |
IP65 |
|
結構材料： |
電氣外殼為鋁合金，其余零件材料詳見選型表 |
|
防爆等級： |
Exd IICT6 |
|
電氣連接： |
M20 1.5螺孔，用以連接電纜管 |
|
重量： |
約10kg（不包含附件） |
注：URL為測量范圍上下限
|
KPC001- |
毛細管選型表 |
||||
|
|
材料 |
||||
|
|
316不銹鋼。內徑1.09mm |
||||
|
|
毛細管長度 |
||||
|
|
1米 |
||||
|
|
3米 |
||||
|
|
4米 |
||||
|
|
遠傳端螺紋 |
||||
|
|
1/2-20UNF-2A |
||||
|
|
1/2-20UNF-3A，帶支撐管 |
||||
|
|
|
||||
|
|
鎧裝304不銹鋼 |
||||
|
|
PVC護套鎧裝304不銹鋼 |
||||
|
KPC001- |
|
|
|
|
←選型示例 |
法蘭安裝遠傳裝置結構

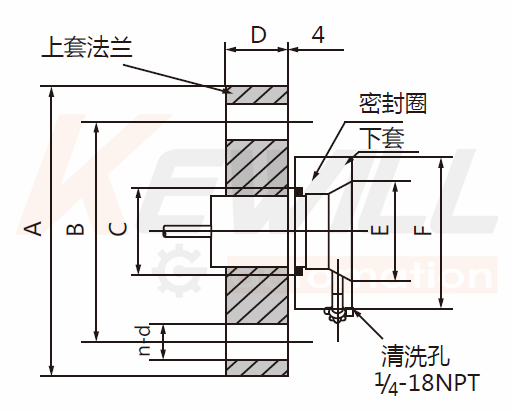

法蘭安裝遠傳尺寸圖
|
上套法蘭尺寸 |
下套法蘭尺寸 |
|||||||||
|
公稱管徑 |
|
耐壓等級 |
凸臺直徑 |
外徑 |
厚度 |
螺孔中心距 |
螺孔數量 |
栓孔直徑 |
直徑 |
直徑 |
|
英寸 |
（LB/Mpa） |
C |
A |
D |
B |
n |
d |
E（mm） |
F（mm） |
|
|
1' |
150/2 |
63 |
108 |
14 |
79 |
4 |
16 |
26.9 |
66.5 |
|
|
300/5 |
66 |
124 |
17 |
89 |
4 |
20 |
||||
|
1-1/2" |
150/2 |
73 |
127 |
17 |
98 |
4 |
16 |
41.9 |
78.7 |
|
|
300/5 |
73 |
156 |
20 |
114 |
4 |
23 |
||||
|
2" |
150/2 |
92 |
152 |
19 |
120 |
4 |
20 |
52.5 |
95.2 |
|
|
300/5 |
92 |
165 |
22 |
127 |
8 |
20 |
||||
|
3" |
150/2 |
127 |
190 |
23 |
152 |
4 |
20 |
79 |
127.2 |
|
|
300/5 |
127 |
210 |
25 |
168 |
8 |
23 |
||||
選型表
|
PE-TF-F |
法蘭安裝遠傳法蘭型 |
||||||
|
|
連接孔 |
||||||
|
|
有清洗連接孔 |
||||||
|
|
無清洗連接孔 |
||||||
|
|
遠傳法蘭膜片材料 |
||||||
|
|
1.4435(316L) 不銹鋼 |
||||||
|
|
哈氏合金C-276 |
||||||
|
|
鉭 |
||||||
|
|
上套材質 |
||||||
|
|
1.4435(316L) 不銹鋼 |
||||||
|
|
上套尺寸 |
||||||
|
|
1" |
||||||
|
|
1-1/2" |
||||||
|
|
2" |
||||||
|
|
3" |
||||||
|
|
最大工作壓力 |
||||||
|
|
150LB |
||||||
|
|
300LB |
||||||
|
|
法蘭材質 |
||||||
|
|
1.4435(316L) 不銹鋼 |
||||||
|
|
哈氏合金C-276 |
||||||
|
|
碳鋼 |
||||||
|
PE-TF-F |
|
|
|
|
|
|
←選型示例 |
插入桶式法蘭安裝遠傳裝置結構
插入式法蘭尺寸圖
|
法蘭尺寸 |
螺栓孔 |
|||||||
|
尺寸 |
耐壓等級 |
直徑D |
A |
B |
C |
數目n |
直徑d |
分布直徑D1 |
|
3" |
150LB |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
|
4" |
150LB |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
|
3" |
300LB |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
|
4" |
300LB |
254 |
38 |
89 |
157 |
8 |
22 |
200 |
選型表
|
PE-TF-I |
插入式遠傳法蘭型 |
|||||
|
|
法蘭尺寸 |
|||||
|
|
法蘭尺寸3" |
|||||
|
|
法蘭尺寸4" |
|||||
|
|
插入深度 |
|||||
|
|
插入深度0mm |
|||||
|
|
插入深度50mm |
|||||
|
|
插入深度100mm |
|||||
|
|
插入深度150mm |
|||||
|
|
遠傳法蘭膜片材料 |
|||||
|
|
遠傳法蘭膜片材料；316L不銹鋼 |
|||||
|
|
遠傳法蘭膜片材料；哈氏合金C-276 |
|||||
|
|
遠傳法蘭膜片材料；鉭 |
|||||
|
|
法蘭材料 |
|||||
|
|
法蘭碳鋼 |
|||||
|
|
法蘭材料不銹鋼 |
|||||
|
|
最大工作壓力 |
|||||
|
|
150LB最大工作壓力1.89MPa |
|||||
|
|
300LB最大工作壓力4.9MPa |
|||||
|
PE-TF-I |
|
|
|
|
|
←選型示例 |
毛細管尺寸圖（四）
選型表
|
KPC001- |
毛細管選型表 |
||||
|
|
材料 |
||||
|
|
316不銹鋼。內徑1.09mm |
||||
|
|
毛細管長度 |
||||
|
|
1米 |
||||
|
|
3米 |
||||
|
|
4米 |
||||
|
|
遠傳端螺紋 |
||||
|
|
1/2-20UNF-2A |
||||
|
|
1/2-20UNF-3A，帶支撐管 |
||||
|
|
|
||||
|
|
鎧裝304不銹鋼 |
||||
|
|
PVC護套鎧裝304不銹鋼 |
||||
|
KPC001- |
|
|
|
|
←選型示例 |
