原理，結構

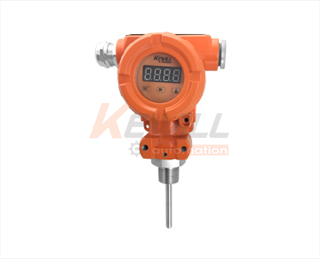

TK52D數顯溫度變送器具有集溫度檢測與信號處于一體，標準接插件出線，體積小巧，線性化輸出4~20mA或1~5V標準信號。
特點
●安裝簡單。
●多種量程可選。
●多種規格探頭可選。
●全不銹鋼外殼，結構緊湊堅固?？垢蓴_能力強。
●標準方式出線。
應用
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
技術參數
|
測溫范圍: |
-200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客戶任意指定量程 |
|
精度等級: |
0.2%FS&0.5%FS |
|
探頭尺寸與耐壓: |
Ø6型 探頭 10 bar |
|
Ø8型 探頭 40 bar |
|
|
Ø10型 探頭 100 bar |
|
|
防護等級: |
IP65 |
|
輸出信號: |
4~20mA或1~5VDC |
|
供電電壓: |
20~30VDC |
|
環境溫度: |
-30~85°C |
|
接 口: |
G1/2 G1/4 |
|
衛生卡箍型等其他定制尺寸 |
|
|
電氣部分材料: |
黑色NBR |
|
外殼材料: |
不銹鋼1.4301(304) |
|
本體觸液部分材料: |
不銹鋼1.4435(316L) |
|
保護管材質: |
不銹鋼1.4301(304) &不銹鋼1.4435(316L) |
|
電氣連接: |
赫斯曼接頭(DIN43650) |
電氣接線圖
高溫冷卻部件尺寸
|
量程 |
增加尺寸 |
量程 |
增加尺寸 |
|
0～100 °C |
0mm |
0～350 °C |
100mm |
|
0～200 °C |
45mm |
0～500 °C |
300mm |
備注：如遇現場安裝空間有限可提出定制需求。
常規量程代碼表
|
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
|
/N1 |
-100~0°C, |
/P1 |
0～50 °C; |
/P4 |
0～120°C, |
/P7 |
0～450°C, |
|
/N2 |
-50～0°C, |
/P2 |
0～80 °C; |
/P5 |
0～150°C |
/P8 |
0～500°C |
|
/N3 |
-50～50 °C; |
/P3 |
0～100 °C; |
/P6 |
0～200°C, |
/P9 |
任意指定量程 |
|
TK52D- |
一體化溫度變送器 |
|||||||
|
|
輸出 |
|||||||
|
|
4-20mA輸出 |
|||||||
|
|
1-5V輸出 |
|||||||
|
|
探頭直徑 |
|||||||
|
|
Ø6 耐壓10 bar |
|||||||
|
|
Ø8 耐壓40 bar |
|||||||
|
|
Ø10 耐壓100 bar |
|||||||
|
|
連接方式 |
|||||||
|
|
G1/2 |
|||||||
|
|
G1/4 |
|||||||
|
|
衛生卡箍型 |
|||||||
|
|
定制型 |
|||||||
|
|
探頭長度 |
|||||||
|
|
7mm（短定制款） |
|
50mm |
|||||
|
|
15mm（*） |
|
100mm |
|||||
|
|
25mm（*） |
|
探頭長度自定義 |
|||||
|
|
出線方式 |
|||||||
|
|
航空插座 |
|||||||
|
|
赫斯曼接頭(DIN43650) |
|||||||
|
|
溫度量程 |
|||||||
|
|
詳見“常規量程代碼表” |
|||||||
|
上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 |
||||||||
