TK55A數字顯示溫度傳感器TK55A數顯溫度傳感器具有集溫度檢測與信號顯示一體，多種電氣接線類型選擇，體積小巧，輸出PT100或PT1000標準信號。
主要特點
安裝簡單
多種量程可選
多種規格探頭可選
全不銹鋼外殼，結構緊湊堅固，抗干擾能力強
標準方式出線
應用
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
技術參數
|
溫度與精度 |
|
|
量程范圍： |
50...200℃ |
|
環境溫度： |
40℃...85℃ |
|
存儲溫度： |
30℃...75℃ |
|
相對濕度： |
0...80% |
|
控制精度： |
≤±0.25% F.S. |
|
顯示精度： |
±0.15 F.S. |
|
顯示方式： |
就地顯示;LCD |
|
就地顯示;LED |
|
|
遠傳信號可配合顯示儀表(需另購） |
|
|
傳感器與精度： |
PT1000 Class A |
|
PT100 Class A |
|
|
年漂移量： |
≤ ±0.25%量程 |
|
響應時間： |
0.5...3s（典型值1秒） |
|
輸出供電與接線 |
|
|
電源范圍： |
DC 20...30Vdc (顯示用途） |
|
輸出信號： |
PT1000 Class A |
|
PT100 Class A |
|
|
最大功耗： |
＜3W |
|
電氣連接： |
M20*1.5內螺紋 |
|
內螺紋G1/2 隔爆接口 |
|
|
M12*1航空插頭 |
|
|
耐壓 材質 防護 |
|
|
探頭尺寸與耐壓： |
Φ6 探頭 16 bar |
|
Φ8 探頭 40 bar |
|
|
Φ10 探頭 63 bar |
|
|
電氣倉： |
鑄鋁 |
|
其它殼體： |
不銹鋼1.4301(304) |
|
不銹鋼1.4435 (316L) |
|
|
防護等級： |
IP65 |
|
適用過程連接 |
|
|
外螺紋： |
G1/2 |
|
G1/4 |
|
|
M20*1.5 |
|
|
M27*2 |
|
|
協議定制型 |
|

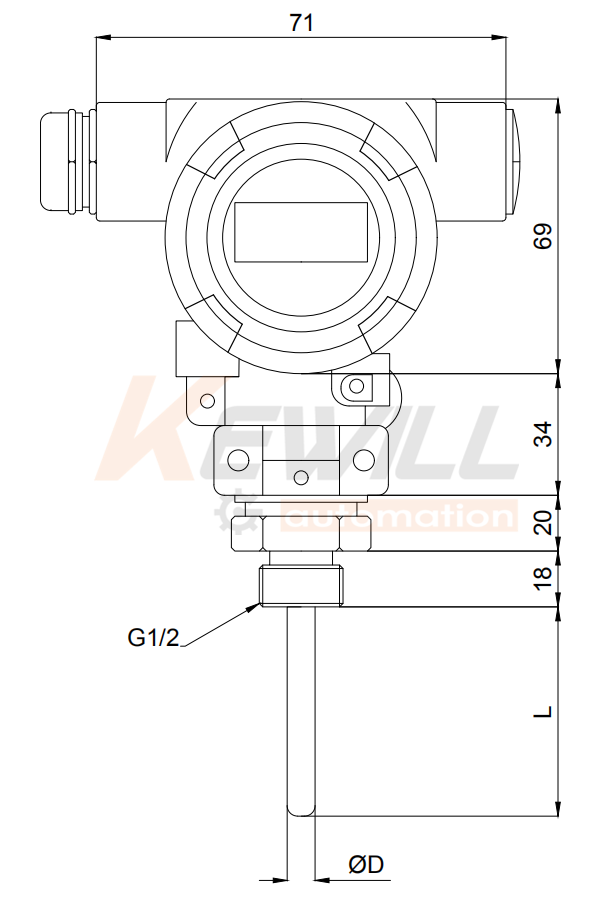

尺寸圖
電氣接線圖
高溫冷卻部件尺寸
|
量程 |
冷端尺寸L2 |
量程 |
冷端尺寸L2 |
|
-50...0 °C |
0mm |
0...100 °C |
0mm |
|
-50...50 °C |
0mm |
0...120 °C |
50mm |
|
0...50 °C |
0mm |
0...150 °C |
50mm |
|
0...80 °C |
0mm |
0...200 °C |
100mm |
備注：如遇現場安裝空間有限，可提出定制需求。使用壽命與精度漂移受冷卻段長度影響。
常規量程代碼表
|
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
代碼 |
對應量程 |
|
/ |
/ |
/PA |
0...50 °C; |
/PE |
0...120°C; |
/PL |
任意指定量程 (-50...200°C范圍內） |
|
/ |
/ |
/PB |
0...50 °C; |
/PF |
0...150°C; |
||
|
/NC |
-50...0°C; |
/PC |
0...80 °C; |
/PG |
0...200°C; |
||
|
/ND |
-50...50 °C; |
/PD |
0...100 °C; |
/ |
/ |
選型表
|
TK55A- |
數字顯示溫度傳感器 |
||||||||
|
|
信號輸出 |
||||||||
|
|
PT100 |
||||||||
|
|
PT1000 |
||||||||
|
|
探頭直徑(D) |
||||||||
|
|
Φ6 耐壓16 bar （*） |
||||||||
|
|
Φ8 耐壓40 bar |
||||||||
|
|
Φ10 耐壓63 bar |
||||||||
|
|
螺紋連接方式 |
||||||||
|
|
G1/2 |
||||||||
|
|
G1/4 |
||||||||
|
|
M20*1.5 |
||||||||
|
|
定制型 |
||||||||
|
|
探頭長度L1（不含螺紋長度） |
||||||||
|
|
15mm（*） |
|
75mm |
||||||
|
|
25mm |
|
100mm（*） |
||||||
|
|
50mm（*） |
|
定制方式Customized |
||||||
|
|
冷端長度L2 |
||||||||
|
|
50mm（≥-200°C;≤150 °C） |
||||||||
|
|
100mm(≤350 °C) |
||||||||
|
|
300mm(≤500 °C) |
||||||||
|
|
客戶指定 |
||||||||
|
電氣出線方式 |
|||||||||
|
|
內螺紋M20*1.5 |
||||||||
|
|
內螺紋G1/2 隔爆接口 |
||||||||
|
|
M12*1航空插頭 |
||||||||
|
|
溫度量程 |
||||||||
|
|
詳見“常規量程代碼表” |
||||||||
|
|
顯示方式 |
||||||||
|
|
就地有;LCD液晶顯示屏 |
||||||||
|
|
就地有;LED發光數碼管 |
||||||||
|
|
遠傳信號可配合顯示儀表(需另購顯示儀表） |
||||||||
|
TK55A- |
|
|
|
|
|
|
|
←選型示例 |
|
|
選配：電纜附件A |
|
||||||||||
|
KEM- |
M12附線接插件 |
||||||||||
|
|
|
自接線柱 |
|||||||||
|
|
接插頭 |
||||||||||
|
|
|
直型 |
|||||||||
|
|
彎型 |
||||||||||
|
|
|
2米線纜長度 |
|||||||||
|
|
5米線纜長度 |
||||||||||
|
|
要求線長（m） |
||||||||||
|
KEM- |
|
|
|
←選型示例 |
|||||||
|
選配：電纜附件B |
|||||||||||
|
KEC- |
信號電纜（與該系列主品配套） |
||||||||||
|
|
|
2米線纜長度 |
|||||||||
|
|
5米線纜長度 |
||||||||||
|
|
要求線長（m） |
||||||||||
|
|
|
普通線纜 |
|||||||||
|
|
屏蔽線纜 |
||||||||||
|
KEC- |
|
|
←選型示例 |
||||||||
|
選配：焊接附件C |
|
||||||||||
|
KTW- |
焊接底座 |
||||||||||
|
|
|
G1/2底座 |
|||||||||
|
|
G1/4底座 |
||||||||||
|
|
異型連接 |
||||||||||
|
|
|
不銹鋼1.4301(304) |
|||||||||
|
|
不銹鋼1.4435(316L) |
||||||||||
|
|
定制材質Customized |
||||||||||
|
KTW- |
|
|
←選型示例 |
||||||||
|
選配：保護套管D |
|
||||||||||
|
KTC- |
保護套管 Cannula |
||||||||||
|
|
|
不銹鋼1.4301(304) |
|||||||||
|
|
不銹鋼1.4435(316L) |
||||||||||
|
|
鈦合金Ti |
||||||||||
|
|
哈氏合金HB |
||||||||||
|
|
探桿與密封面外襯PTFE |
||||||||||
|
|
|
長度、螺紋、直徑與主品配套 |
|||||||||
|
|
|
協議另立尺寸、螺紋、直徑 |
|||||||||
|
KTC- |
|
|
←選型示例 |
||||||||
