產品概述

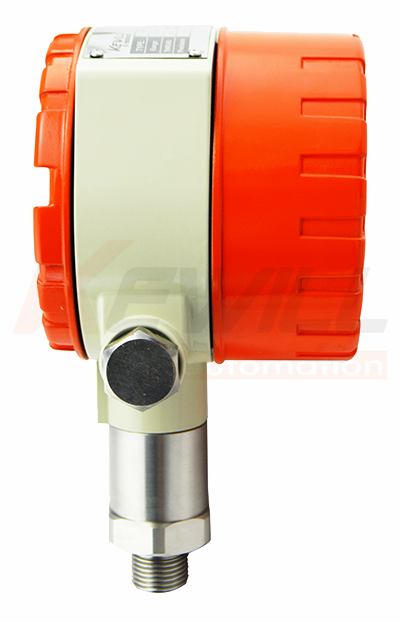

KCP30智能型壓力變送器
原理&結構
KAP33數字壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的智能化測控產品，具有RS485通訊接口，可通過RS485總線功能實現網絡、數字信號傳輸以及變送器參數遠程設定和調校。也可直接安裝于現場壓力測量點，即可用按鍵現場設定零點、滿度值、接點壓力、控制壓力等多種參數，對現場壓力、差壓、液位進行精確測量和控制，并向其他設備提供標準模擬信號或提供接點控制信號的智能化多功能產品。
KCP30智能型壓力變送器
特點
測量范圍廣,全不銹鋼結構
高亮度LED壓力現場顯示
RS485通訊接口
最多可提供四路控制接點，
接點值和接點狀態任意設置，控制精確可靠；
應用
"對316L不銹鋼無腐蝕的氣體、液體壓力測量
應用于石油、化工、冶金、電力、水文等工業過程現場 "
|
技術參數 |
|
|
量程范圍： |
1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
|
允許過載： |
小于等于額定量程的1.5倍或1100bar（取最小值） |
|
壓力類型： |
表壓、絕壓、密封參考?jí)盒?/td>
|
|
精確度： |
±0.25%（0-100bar） ±0.5%（0-1000bar） |
|
長期穩定性： |
±0.3%F.S/年 |
|
零點溫度漂移： |
±0.03%F.S/℃（≤1bar） |
|
±0.02%F.S/℃（＞1bar） |
|
±0.03%F.S/℃（≤1bar） |
|
滿度溫度漂移： |
±0.02%F.S/℃（＞1bar） |
|
工作溫度： |
20℃...80℃ |
|
儲存溫度： |
40℃...120℃ |
|
供電電源： |
24VDC 或220VAC |
|
輸出信號： |
模擬量4...20mA；數字量RS485 |
|
壓力接口： |
M20×1.5&G1/2或用戶自選 |
|
繼電器控制： |
1...4路控制 AC220V/3A |
|
觸點壽命： |
大于100000次 |
|
顯示范圍： |
1999...9999 |
|
安裝方式： |
垂直軸向安裝 |
|
外殼材質： |
不銹鋼 |
|
膜片材質： |
316L |
|
O型密封圈： |
氟橡膠 |
|
電纜： |
聚乙烯 |
|
絕緣電阻： |
100MΩ 100VDC |
|
外殼防護等級： |
IP65 |
外形結構
|
標準量程代碼表(單位bar) |
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
-1…0bar |
GB0 |
/ |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…40bar |
GB40 |
AB40 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB200 |
AB200 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
0…1000bar |
GB1000 |
AB1000 |
|
標準量程代碼表(單位psi) |
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
|
0…4000psi |
GP4000 |
AP4000 |
|
0…7000psi |
GP7000 |
AP7000 |
|
0…10000psi |
GP10000 |
AP10000 |
選型表
|
KCP30- |
智能型壓力控制器 |
|
|
測量范圍 |
|
|
負壓-1 to 0bar |
|
|
表壓（量程見量程代碼表此項為常規應用選型）（*） |
|
|
絕壓（量程見量程代碼表） |
|
|
測量精度 |
|
|
0.20%（0.2級） |
|
|
0.50%（0.5級） （*） |
|
|
過程連接（外螺紋） |
|
|
M20×1.5 （*） |
|
|
G1/2 （*） |
|
|
G1/4 |
|
|
其他特殊螺紋 |
|
|
輸出主信號類型 |
|
|
4...20mA （*） |
|
|
0...10mA |
|
|
0...5V |
|
|
1...5V |
|
|
供電電源 |
|
|
24VDC±10% |
|
|
230VAC±10% |
|
|
輸出輔助功能信號 |
|
|
一路繼電器 |
|
|
兩路繼電器 |
|
|
三路繼電器 |
|
|
四路繼電器 |
|
|
四路繼電器帶RS485接口 |
|
KCP30- |
|
|
|
|
|
|
←選型示例 |
備注：(*)為現貨或常備款。
