產品概述
KCP10壓力控制器（變送器+開關）
原理&結構
集壓力測量，LED顯示輸出、控制于一體化智能數顯壓力測控產品該產品為全電子結構，一體化就地顯示當前壓力測量值，輸出4-20mA或RS485數字信號同時可按鍵設定PNP或NPN開關量。
應用
氣液兩用型，適用于：泵控制、儲罐監測、液位控制、過濾器堵塞、監控、泄漏監控，也可廣泛用于液壓和氣動場合：如機械設備和過程控制。
特點
窗口數顯當前測量值（4位）
多按鍵設定各類參數
壓力預設開關點和開關動作延時功能
開關輸出功能可選（遲滯功能，窗口功能）
顯示窗口面可330°旋轉
|
技術規格 |
|
量程： |
1...0bar |
|
0-1000bar |
|
精度： |
顯示精度±0.1%F.S |
|
控制精度±0.1%F.S |
|
穩定性±0.1%F.S |
|
顯示： |
4位數碼管 |
|
顯示范圍：-1999...9999 |
|
|
DC24V±20% |
|
最大功耗＜1W |
|
負載容量＜24V 1.2A |
|
開關類型 |
PNP或NPN |
|
開關壽命 |
＞100萬次 |
|
相應時間 |
≤5ms |
|
介質溫度 |
20...80°C |

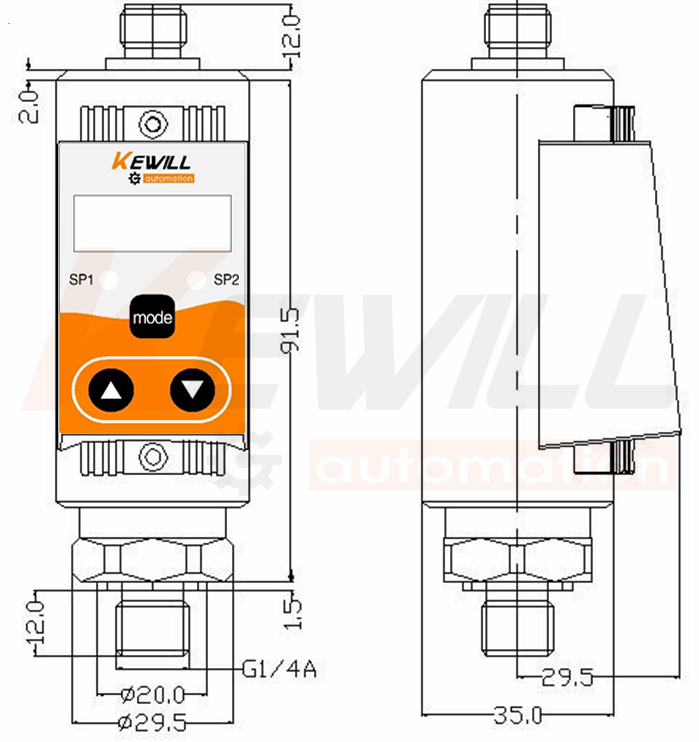

尺寸圖
電氣連接
為了防止電磁干擾的影響應注意以下事項：
●采用屏蔽線
●線路連接長度合理
標準量程代碼表（單位bar）
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
-1…0bar |
GB0 |
\ |
|
0…1bar |
GB1 |
AB1 |
|
0…2bar |
GB2 |
AB2 |
|
0…5bar |
GB5 |
AB5 |
|
0…10bar |
GB10 |
AB10 |
|
0…25bar |
GB25 |
AB25 |
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB200 |
AB200 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
選型表
|
KCP10- |
壓力控制器（變送器+開關） |
|
|
測量范圍 |
|
|
表壓（量程見量程代碼表此項為常規應用選型）（*） |
|
|
絕壓（量程見量程代碼表） |
|
|
過程連接外螺紋 |
|
|
G1/4 |
|
|
G1/2 |
|
|
M20X1.5 |
|
|
輸出信號類型 |
|
|
2路開關量輸出(NPN信號) |
|
|
2路開關量輸出(PNP信號) |
|
|
2路開關量(PNP)+1路4-20mA模擬量輸出 |
|
|
2路開關量(NPN)+1路4-20mA模擬量輸出 |
|
|
2路開關量(PNP)+RS485 |
|
|
2路開關量(NPN)+RS485 |
|
|
電氣連接 |
|
|
M12×1 多芯接插件(2米接插線纜:M2）另有5米，10米備選） |
|
|
赫斯曼端子接頭(DIN43650) |
|
KCP10- |
|
|
|
|
←選型示例 |
備注：*號標注為快速交貨型或現貨常備款
常見菜單
|
菜單名稱 |
功能 |
可選項 |
菜單名稱 |
功能 |
可選項 |
|
初級 |
AL1H |
開關1動作點 |
0～100%量程 |
高級 |
Addr |
RS485地址 |
1～128 |
4~20mA輸 |
|
AL1F |
開關1釋放點 |
0～100%量程 |
bAUd |
RS485波特率 |
1200~19200 |
出無此菜單 |
|
AL1d |
開關1動作延時 |
0～30S |
FILt |
顯示濾波 |
0～4級 |
|
AL2H |
開關2動作點 |
0～100%量程 |
A-04 |
變送零點微調 |
-0.2～+0.2mA |
|
AL2F |
開關2釋放點 |
0～100%量程 |
A-20 |
變送滿度微調 |
-0.2～+0.2mA |
|
AL2d |
開關2動作延時 |
0～30S |
bS-L |
變送量程零點 |
0～100%量程 |
|
|
bS-H |
變送量程滿度 |
0～100%量程 |
|
AL1P |
開關1輸出功能 |
0:遲滯；1:窗口 |
|
AL1C |
開關1窗口功能回差 |
0～20%(窗口范圍) |
|
AL2P |
開關2輸出功能 |
0:遲滯；1:窗口 |
|
AL2C |
開關2窗口功能回差 |
0～20%(窗口范圍) |
|
bACK |
恢復工廠數據 |
0:不恢復；1:恢復 |
|
-End |
退出參數設置 |
|
開關量功能
每路開關量輸出主要由兩個基本參數ALxH和ALxF來控制，ALxH設定吸合點，ALxF設定釋放點。此外還有相應的輸出功能選擇，輸出延時值等共同完成對開關輸出的控制。注：ALxH與ALxL中的“x”表示開關點“1”或“2”
|
遲滯功能 |
窗口功能 |
|
遲滯值可通過菜單設定，其輸出可用來控制泵入泵出，且只需一個輸出點。如右圖所示，以常開型(N.O)為例，灰色帶為遲滯值(ALxH-ALxF)；當壓力上升時，只有壓力值大于ALxH，開關點才吸合；而當壓力值下降時，只有壓力值小ALxF，開關點才斷開。 |
該功能可用于監控特定的區間，其輸出可用來完成控制、報警等工作，且只需一個輸出點。如右圖所示，以常開型(N.O)為例，灰色帶為窗口值(ALxF -ALxH)；當壓力值處于窗口之間時，開關點才吸合；而當壓力值超出該區間時，開關點斷開。 |
 |
 |
