產品概述

　

原理&結構

LUD20超聲波液位計（物位計）超聲波液位計安裝在被測介質上方的傳感器在變送器的控制下，傳感器向被測物體的表面發射一束超聲波脈沖，聲波被物體表面反射，并被傳感器接收將其轉換為電信號。從超聲波發射到重新被接收，其時間與與傳感器被測物體表面的距離成正比。顯示電子單元檢測該時間，并根據已知的當前溫度下的聲速，計算出被測物體表面至傳感器的距離。通過CPU的運算就可得出液位測量值。

應用

能夠保證超聲波有效傳播到被測液面、料面或固體表面的場合。如：儲罐、料槽、計量箱、池子、水箱、水井、水渠、糧倉、料倉、移動物體等。

特點：

●一體化設計，安裝方便

●二線制與四線制接線多種接線方式

●帶有LCD的大顯示窗，便于調試和觀察

●提供DC4-20mA輸出和高低位繼電器輸出

●過壓過流保護，雷電保護

●全塑料探頭，耐酸堿，適應惡劣環境

技術規格
量程
液位	4米
	6米
	8米
	12米（15米）
	20米
	30米（40米）
料位	3米
	4米
	6米
	10米
	15米（20米）
工況
溫度范圍:	-40ºC... +75ºC（LCD：-20ºC... +70ºC）
保護等級：	IP67
安裝方式：	螺紋、法蘭或支架
參數設置：	3位有感按鍵
外殼材料：	ABS/PVC/PTFE
電氣參數
顯示形式：	4位LCD
輸出負載	0...500Ω
電流輸出：	4...20mA
繼電器輸出：	上下限報警控制(2路繼電器）
輸入電源：	DC24V（±10%）
	AC85...265V
電纜裝置：	PG13.5/M20線纜塞
電纜直徑	Ф6...Ф12mm
單線線徑	Ф0.5...Ф1.78mm
技術參數
輸出分辨率：	實際量程的0.03%
溫度補償：	全范圍自動
壓力范圍：	±0.1MP
檢測周期：	1.5秒
聲波束角	10º(3db)    4.6.8m型
	5º(3db)    12.15.20.30.40m喇叭型探頭

精度與盲區

超聲波在氣體中的傳播速度受氣體溫度所影響，因此物位計工作時需要檢測氣體溫度，對聲速進行補償，以保證測量精度。傳感器還有余振，期間不能檢測反射回波，因此從探頭表面向下開始的一小段距離無法正常檢測，這段距離稱為盲區。被測的最高物位如進入盲區，儀表將不能正確檢測，會出現誤差。如有需要，可以將物位計加高安裝。

量程代碼表

介質代碼+測量量程		3	4	6	8(10)	12	15	20	30	40
A	較平靜液體、平整固體	/	4m	6m	8m	12m	15m	20m	30m	40m
C	塊狀、顆粒固體	3m	4m	6m	10m	/	15m	20m	/	/
	盲區	0.2m	0.2m	0.25m	0.3m	0.5m	0.6m	0.8m	1.2m	1.4m
	顯示精度	1mm	1mm	1mm	1mm	1cm	1cm	1cm	1cm	1cm

選型表

LUD20-	超聲波液位計（物位計）
	測量介質種類
		較平靜液體、平整固體
		塊狀、顆粒固體
		測量量程（見量程代碼表）
			6m
			輸出
				4...20mA輸出
				4...20mA輸出+2路開關輸出（5A繼電器信號）
				供電電源
					DC24V
					AC85...265v
LUD20-					←選型示例

安裝要求

傳感器發射超聲波脈沖時，都有一定的發射開角。從傳感器下緣到被測介質表面之間，由發射的超聲波波束所輻射的區域內，不得有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。

安裝方式

1、支架安裝（池頂）

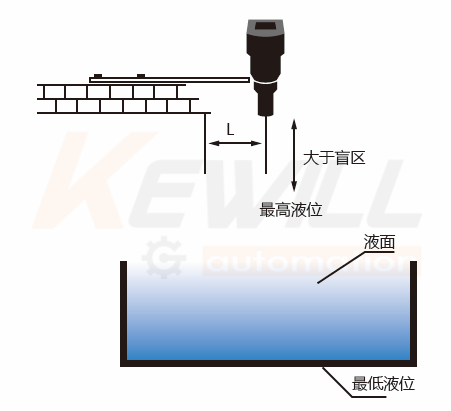

2、支架安裝（池壁）

3、法蘭安裝

推薦：安裝位置距離L、接管高度H

量程(M)	2	4	8	12
距離	250	400	800	1000
接管H（mm）	80	80	80	80



安裝注意事項

1、傳感器應盡可能安裝在無振動、波動、泡沫、粉塵、或強電磁干擾場合。

2、所選擇的安裝位置應該方便施工、觀察和維護。

3、確保傳感器垂直對準物體表面安裝。

4、對開口容器，只要條件許可，盡量使傳感器位于容器上沿或進料口之上，以避免傳感器被淹沒而輸出錯誤信號。

5、露天或野外安裝時應加裝遮陽、避雨設施。

6、傳感器安裝位置應盡量避開正下方、出料口等頁面劇烈波動的位置。

7、若池壁或罐壁不光滑，儀表安裝位置需盡量離開池壁或罐壁。

8、電線、電纜保護管，要注意密封防止積水。
