原理&結構
LUD10超聲波液位計超聲波液位計安裝在被測介質上方的傳感器在變送器的控制下，傳感器向被測物體的表面發射一束超聲波脈沖，聲波被物體表面反射，并被傳感器接收將其轉換為電信號。從超聲波發射到重新被接收，其時間與與傳感器被測物體表面的距離成正比。顯示電子單元檢測該時間，并根據已知的當前溫度下的聲速，計算出被測物體表面至傳感器的距離。通過CPU的運算就可得出液位測量值。
應用
能夠保證超聲波有效傳播到被測液面、料面或固體表面的場合。如：儲罐、料槽、計量箱、池子、水箱、水井、水渠、糧倉、料倉、移動物體等。
特點：
●一體化設計，安裝方便
●四線制接線，聲波發射強勁，測量穩定可靠
●帶有LCD的大顯示窗，便于調試和觀察
●提供DC4-20mA輸出和高低位繼電器輸出
●過壓過流保護，雷電保護
●全塑料探頭，耐酸堿，適應惡劣環境
|
技術規格 |
|
|
量程 |
|
|
液位 |
2米 |
|
4米 |
|
|
8米 |
|
|
12米 |
|
|
20米 |
|
|
30米 |
|
|
料位 |
3米 |
|
5米 |
|
|
7米 |
|
|
10米 |
|
|
15米 |
|
|
工況 |
|
|
溫度范圍: |
-40ºC...+75ºC（LCD：-20ºC... +70ºC） |
|
保護等級： |
IP67 |
|
安裝方式： |
螺紋、法蘭或支架 |
|
參數設置： |
3位有感按鍵 |
|
外殼材料： |
ABS/PVC/PTFE |
|
電氣參數 |
|
|
顯示形式： |
4位LCD |
|
輸出負載 |
0...500Ω |
|
電流輸出： |
4...20mA |
|
繼電器輸出： |
上下限報警控制(2路繼電器，5A） |
|
輸入電源： |
DC24V（±10%） |
|
AC85...265V |
|
|
電纜裝置： |
|
|
PG13.5/M20線纜塞 |
|
|
電纜直徑 |
Ф6...Ф12mm |
|
單線線徑 |
Ф0.5...Ф1.78mm |
|
技術參數 |
|
|
輸出分辨率： |
實際量程的0.03% |
|
溫度補償： |
全范圍自動 |
|
壓力范圍： |
±0.1MP |
|
檢測周期： |
1.5秒 |
|
聲波束角 |
8º(3db)各量程平面探頭 |
|
|
5º(3db) 20m、30m喇叭型探頭 |
選型表
|
LUD10- |
超聲波液位計（物位計） |
||||
|
|
測量介質種類 |
||||
|
|
較平靜液體、平整固體 |
||||
|
|
劇烈波動、揮發強液體 |
||||
|
|
塊狀、顆粒固體 |
||||
|
|
測量量程（見量程代碼表） |
||||
|
|
3m |
||||
|
|
輸出 |
||||
|
|
4...20mA輸出 |
||||
|
|
4...20mA輸出+一路開關輸出 |
||||
|
|
供電電源 |
||||
|
|
DC24V |
||||
|
|
AC220V |
||||
|
LUD10- |
|
|
|
|
←選型示例 |
安裝要求
傳感器發射超聲波脈沖時，都有一定的發射開角。從傳感器下緣到被測介質表面之間，由發射的超聲波波束所輻射的區域內，不得有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。
安裝方式
1、支架安裝（池頂）

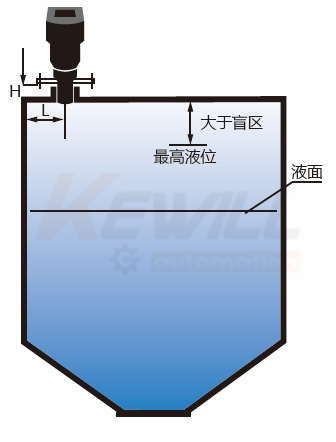

3、法蘭安裝
推薦：安裝位置距離L、接管高度H
|
量程(M) |
2 |
4 |
8 |
12 |
|
距離 |
250 |
400 |
800 |
1000 |
|
接管H（mm） |
80 |
80 |
80 |
80 |
